三相四線制干式計量箱技術參數

2019-07-02 09:06:04 2955

三相四線式干式計量箱(戶外樹脂澆注式)是基于同種產品而改良的，適用于額定頻率50hz、額定電壓10kv、6 kv的戶外電力系統測量電量，是舊油浸產品的理想替代產品。

本公司系列產品由電壓電流組合變壓器和儀表箱兩部分組成，變壓器中裝有兩個獨立的電壓和變流器，分別注入a相、c相。組合變壓器外側的側壁上設置了有效、無效的電力計，頭部的人在實驗用的共同接線盒在運轉時用表殼復蓋，以防止竊聽。

技術參數Techmical data

產品符合標準：GB17201-1997

準確等級：0.2S、0.5S、0.5

額定電壓比：10000/100

額定一次電流：5-400A

額定二次電流：5A或1A

額定容量：電壓部分0.2級，3x15VA、電流部分0.2S、0.2級，3x10VA

額定短時熱電流倍數：80lln-1s

額定動穩定電流倍數：200lln

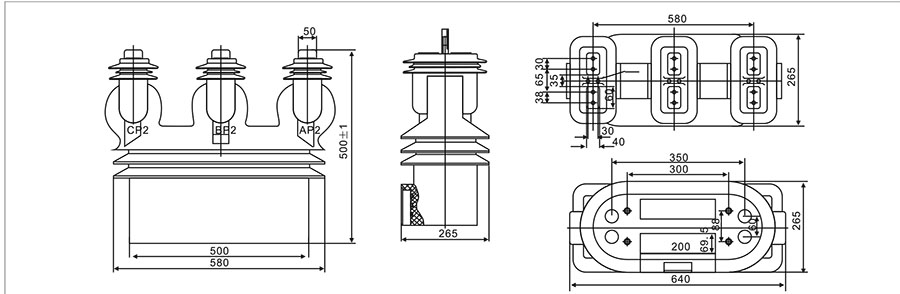

外形及安裝尺寸
